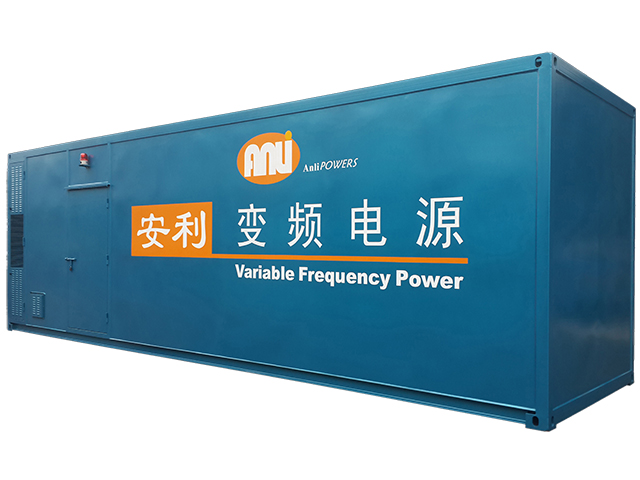

SVF系列大功率室外移動艙式船用變頻岸電電源設備是我司系列化標準產品，該系列產品專門應用于港口碼頭、修造船廠舾裝泊位、船舶、海洋鉆井平臺等戶外惡劣的使用環境，提供高可靠性的變頻變壓電源供電。該系列產品采用全密封三層保溫管道式全冷氣循環散熱的設備保護艙設計，設備艙內設備與外界環境完全封閉隔離，設備艙防護等級達到IP65，冷氣主機防護艙防護等級達到IP56，完全滿足岸邊碼頭、船舶、鉆井平臺等戶外任何惡劣使用環境要求。整套設備外形按照標準集裝貨柜箱設計，方便運輸和經常移動。該系列產品采用如下我司專有技術和所具有的特點：
1.1、采用我司第三代全密封全冷氣散熱三層保溫移動艙技術。艙內設備與外界環境完全封閉隔離，從而確保艙內設備歷久如新得到很好的保護。
1.2、采用目前最新的瞬時電壓波形控制技術。輸出電壓波動≤0.5V；100％負荷突加／減時輸出電壓有效值瞬間變化（電壓暫升暫降）≤3％，并且在0.5個基波周期內恢復到額定輸出電壓值。
1.3、采用我司專有的逆變器輸出端三階正弦濾波技術。大大降低正弦濾波器的輸出阻抗，提升輸出電源質量。

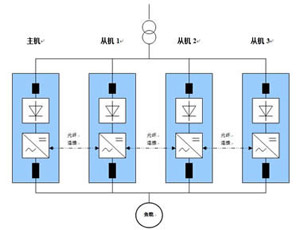

1.4、采用我司模塊驅動信號主從同步并聯技術?？蓪?shí)現任意多套變頻岸電電源設備無環流并機運行。
1.5、功率開關器件采用德國賽米控（SEMIKRON）公司生產的SKIIP第四代IPM大功率智能功率模塊；主控制芯片采用美國TI公司最新一代的TMS320F28335—32位浮點電機控制專用數字信號處理芯片DSP；驅動傳輸方式采用5MHZ光纖驅動傳輸；逆變器調制方式采用目前最新的SVPWM空間矢量脈寬調制方式。

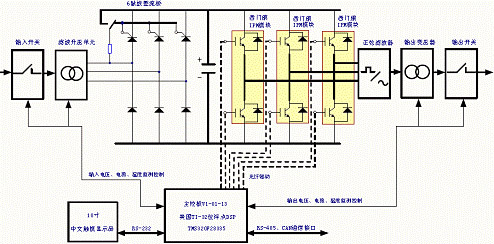

輸入的380／50HZ電源經輸入開關送到濾波升壓?jiǎn)卧?。該濾波升壓?jiǎn)卧俏宜踞槍?duì)大功率6脈波整流器輸入諧波電流較大，容易對電網產生諧波干擾而特別設計的交流輸入電抗器，一方面將非線性的輸入電流調理成接近正弦波的輸入電流，從而大大降低輸入電流的諧波失真度，確?？傒斎胫C波電流THDi≤35％，大大減少對電網產生諧波干擾；另方面將輸入380V電源升壓到520V，經整流后直流母線電壓為730V，滿足1200V功率開關器件的電壓使用范圍并預留一定的電壓余量。該電壓余量不能過大也不能過小，電壓余量過大會降低功率開關器件的輸出功率容量；電壓余量過小很容易造成功率開關器件的過電壓保護跳閘。（注：1200V功率開關器件的直流過電壓保護閥值為950V）6脈波可控硅半控整流器采用一體化的可控硅整流模塊組件，可控硅整流模塊組件除實現三相全波整流功能外，還可以通過控制可控硅整流半橋?qū)崿F(xiàn)對直流母線支撐電容的預充電。這是當前最新的大功率逆變器預充電電路方式，比目前國內同類產品采用在直流母線上串接預充電電阻以及并聯大功率直流接觸器的方式大大簡化了預充電電路結構，大幅度地降低了預充電電路發生故障的可能性以及日后的維護成本。在整流器輸出的直流母線上安裝大容量的DC-LINK支撐電容，為了降低直流母線的紋波電壓和提供充足的無功能量，該電容的容量按負荷功率30uF／KW的高標準設計，確保直流母線紋波電壓≤3％和整流器輸入功率因數≥0.95。直流母線經DC-LINK支撐電容后接到三相逆變橋電路，該三相逆變橋電路采用二電平三相全橋逆變方式，主控板產生的6個上下橋臂互為反相而相與相之間互差120度的SVPWM空間矢量脈寬調制信號，經光纖傳輸分別驅動3個半橋IPM智能功率模塊，從而構成三相全橋逆變主電路輸出全功率的三相脈寬調制SVPWM電壓方波。（注：SVPWM為空間矢量脈寬調制與SPWM正弦脈寬調制是兩種不同的調制生成算法，對于三相逆變橋來說它們的作用是相同的。采用SVPWM調制方式比采用SPWM調制方式可大大減少功率開關器件的損耗，而且采用SVPWM調制方式的三相逆變器輸出線電壓基波最大值為直流母線側電壓，而采用SPWM調制方式的三相逆變器輸出線電壓基波最大值僅為直流母線側電壓的85％，所以在輸出基波波形不失真的情況采用SVPWM調制方式比采用SPWM調制方式三相逆變器輸出的線電壓高15％，而且采用SVPWM調制方式可大大簡化調制生成算法，提高了對輸出電壓的控制速度和精度使逆變器輸出電壓更加穩定。所以SVPWM調制方式是目前三相逆變器技術最先進的調制方式。）三相全橋逆變主電路輸出的三相全功率脈寬調制電壓方波接入正弦濾波器，該正弦濾波器是我司針對沖擊性用電負荷特性而特別設計生產的三階無源低通正弦濾波器，三相逆變主電路輸出的三相全功率脈寬調制電壓方波經三階正弦低通濾波后變成純正的三相電壓正弦波。該三相電壓正弦波的基波電壓幅值取決于SVPWM電壓方波的脈寬，三相電壓正弦波的基波頻率等于SVPWM電壓方波的調制頻率，通過調整SVPWM電壓方波的脈寬和調制頻率，從而產生電壓可調、頻率可調的三相正弦逆變電源。對于交流輸出電壓小于逆變器交流輸入電壓的三相三線系統，該三相正弦逆變電源可直接作為三相電源使用。對于交流輸出電壓需高于逆變器交流輸入電壓或輸出要求三相四線系統，則該三相正弦逆變電源經輸出變壓器變?yōu)橄鄳?yīng)的額定輸出電壓。通過對輸出電源的電壓、電流進行精密的檢測采樣，經PID運算反饋控制SVPWM電壓方波的脈寬，構成輸出電源電壓為外環，輸出電流為內環的雙環穩壓控制，從而使輸出電源變?yōu)榉€(wěn)頻穩壓高質量的三相正弦逆變電源并經輸出開關輸出。
1、高性能和高可靠性

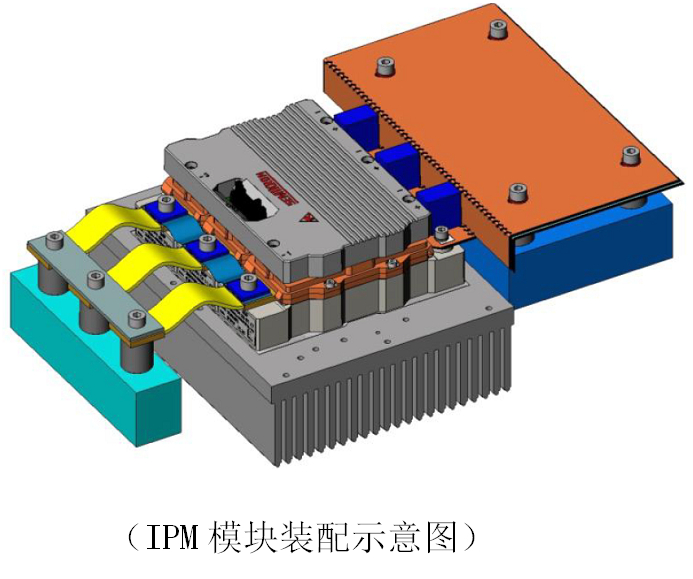

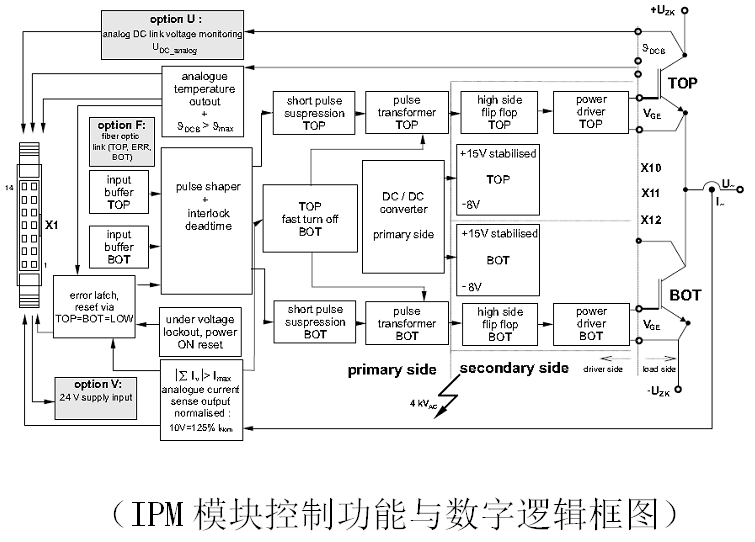

大功率變頻岸電電源設備的性能、可靠性和穩定性主要取決于逆變器的電路拓?fù)浣Y(jié)構設計以及功率開關器件的選型。我司生產的SVF系列大功率變頻岸電電源設備的功率開關器件采用德國賽米控（SEMIKRON）公司生產的SKIIP第四代IPM大功率智能功率模塊。該大功率IPM智能功率模塊內置了由生產該功率半導體原廠家根據IGBT特性而設計的最優化門極驅動電路、死區控制電路、過電壓過電流和過熱等故障檢測保護電路，從而確保IGBT功率器件處于最佳的驅動和保護狀態，是目前世界上技術最先進、性能最優越的功率開關器件。該大功率IPM智能功率模塊單個模塊輸出電流規格有1800A、2400A、3600A。根據不同的應用設計要求，采用3個大功率IPM智能功率模塊即可構成500KVA～1300KVA的三相全橋逆變器（U、V、W相各用1個IPM半橋智能功率模塊），對于更大功率容量的逆變器只需采用2～4個IPM智能功率模塊并聯即可構成十兆瓦級別的超級功率容量逆變器。與目前普遍采用多個小功率IGBT模塊并聯構成的逆變器相比，采用IPM智能功率模塊構成的大功率逆變器具有拓?fù)潆娐泛?jiǎn)單、單個模塊輸出功率容量大、功率開關器件少、可靠性極高的特點，是目前性能最好、元器件故障點最少、可靠性最高的大功率逆變器拓?fù)浣Y(jié)構設計。

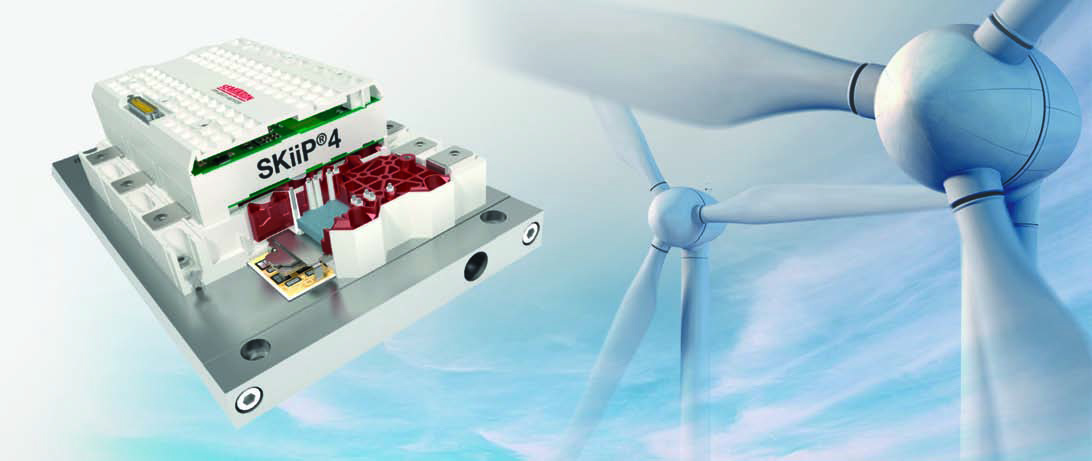

德國賽米控（SEMIKRON）公司是一家國際領先的功率半導體制造商，其生產的SKIIP第四代IPM智能功率模塊采用多項SKIIP最新專利技術，是目前世界上技術最先進、性能最優越的功率開關器件。廣泛應用于風電、光伏等對可靠性和性能要求極其嚴格的應用場合和惡劣的使用環境。SKIIP第四代IPM智能功率模塊的平均無故障時間超過200萬小時，使用壽命是通用型IGBT模塊及驅動電路的三倍。從而大大提高大功率變頻岸電電源設備的性能以及可靠性和穩定性。

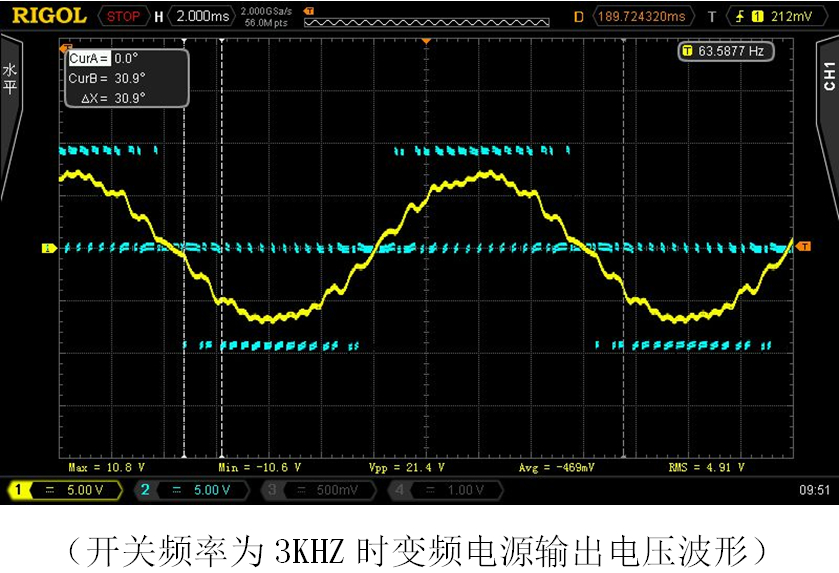

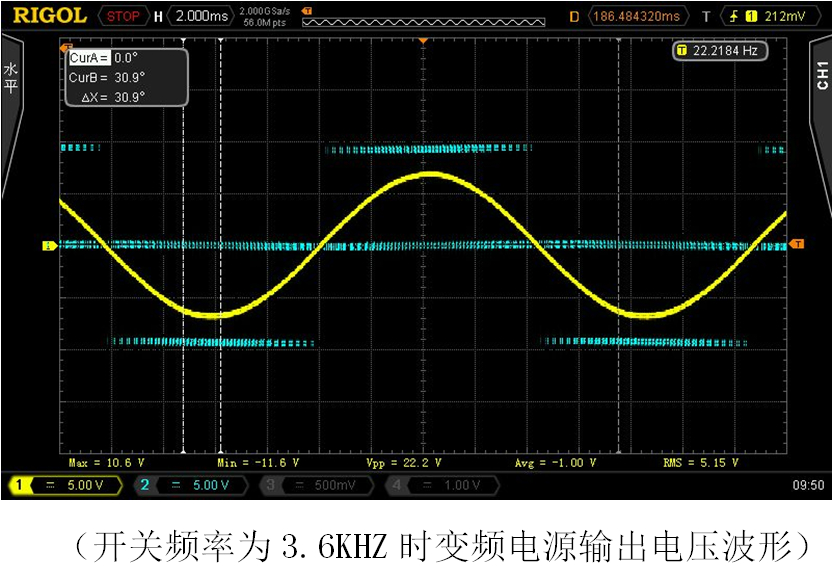

2、逆變器采用高頻設計大大提升輸出電源質量
逆變器的開關頻率（載波頻率）與逆變器的功率容量以及變頻電源輸出的電源質量關系極大。逆變器開關頻率越高變頻電源輸出的電源質量越好，但I(xiàn)GBT功率開關器件發熱量越大。也就是說在相同功率容量的變頻電源設備如果采用越高的開關頻率設計，則需更大功率容量的IGBT功率開關器件以及散熱系統，這樣才能保證變頻電源設備在高開關頻率的情況下，達到額定負荷長時間輸出以及承受額定過載能力的要求。
3、采用目前最新的高速DSP控制處理芯片和6層PCB主控板
我司生產的SVF系列大功率變頻岸電電源設備的主控制芯片采用美國TI公司最新一代的TMS320F28335—32位浮點電機控制專用數字信號處理芯片DSP，主頻達150MHZ。該控制芯片最大的特點是可采用浮點運算并且內置硬件PWM發生器、硬件乖法器／累加器；采用哈佛總線結構支持流水線操作等，比目前國內應用較廣泛的TI公司上一代TMS320F2810或TMS320F2812定點處理芯片在運算速度及控制精度方面有了大大的提高，更比采用X86系列單片機作為控制器在PWM信號生成、運算速度和控制精度等多個方面都有本質的飛躍，是目前逆變器控制方面技術最先進、性能最好的計算機控制處理芯片。

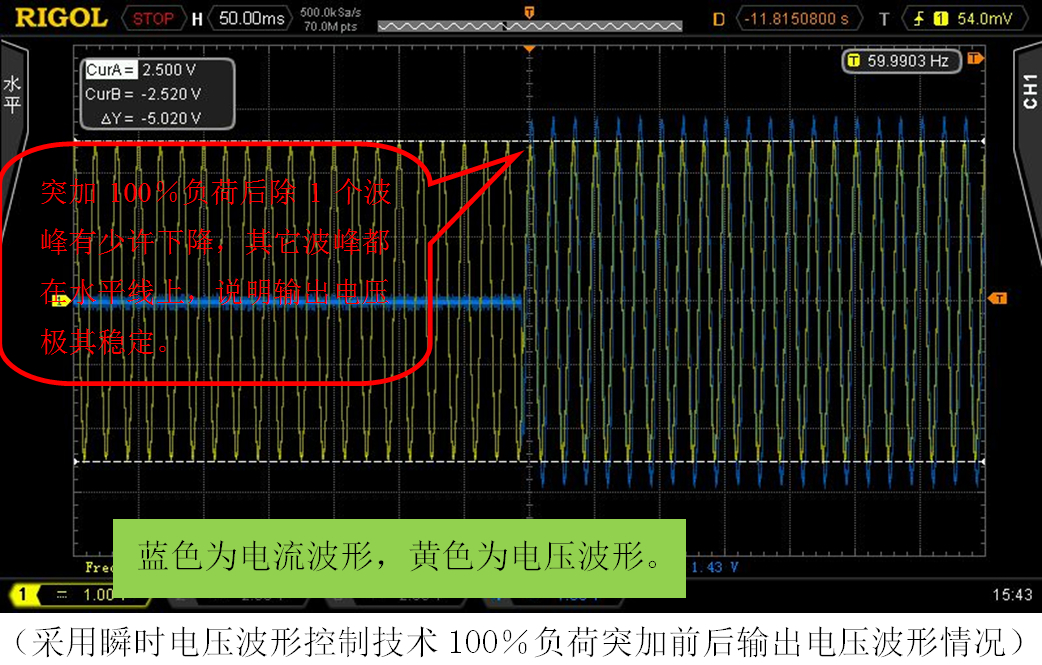

4、采用瞬時電壓波形控制技術

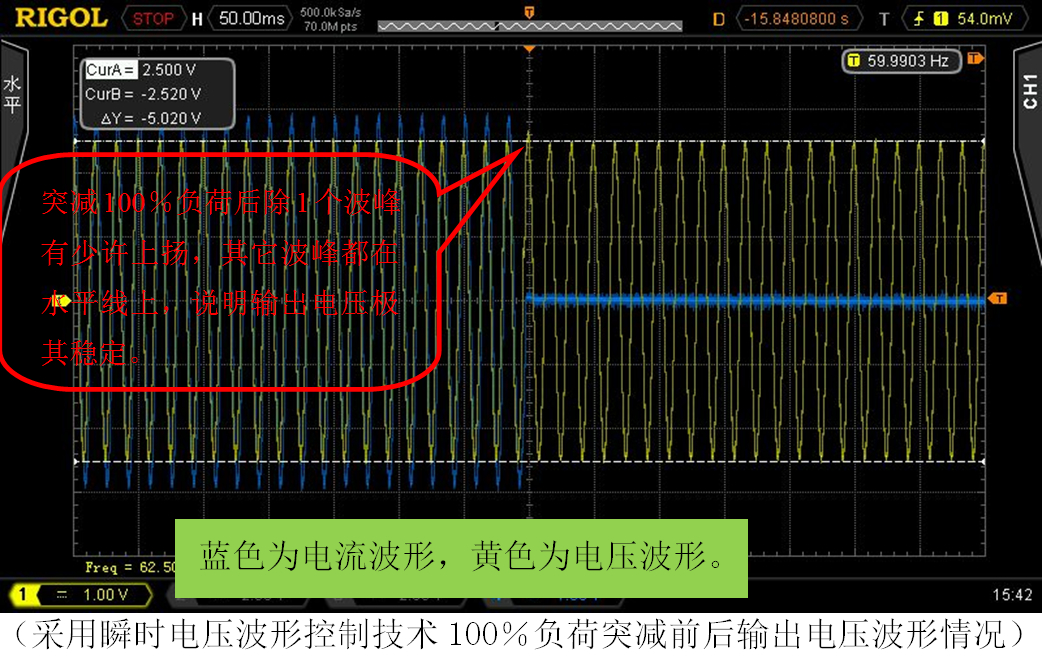

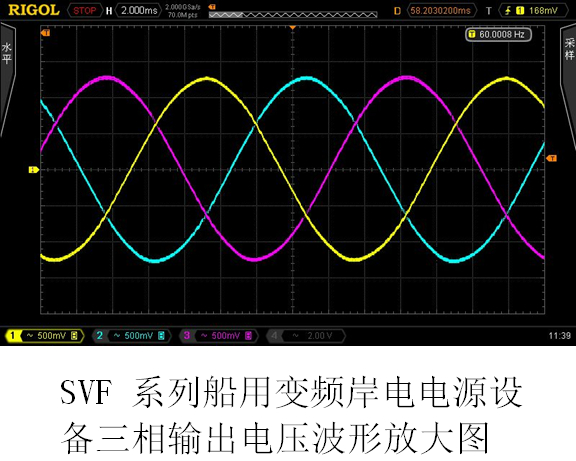

SVF系列大功率變頻岸電電源設備采用我司最新研發成功的瞬時電壓波形控制技術，是目前大功率變頻電源行業在輸出電壓穩壓控制技術方面的重大技術進步。該技術顛覆了傳統采用輸出電壓有效值反饋穩壓控制方式，大大提升了輸出電壓的變化響應速度以及動靜態的輸出電壓穩定度，在空載或較穩定的負荷情況下電壓波動≤0.5V；在100％負荷突加突減沖擊性負荷時輸出電壓的暫升暫降值≤3％，并且在0.5個基波周期內恢復到額定輸出電壓值。滿足我國最嚴格的公眾大電網電壓暫升暫降值≤4％的國家標準規定。這些性能指標是任何采用輸出電壓有效值反饋穩壓控制方式的變頻電源都不能達到的。對于負荷設備中需經常起動大功率電動機或負荷設備中有較大的非線性整流負載，采用瞬時電壓波形控制技術可大大提高變頻電源的輸出電能質量，提升變頻電源起動大功率電動機的能力以及有效防止負荷設備中對電壓波動敏感的精密電器設備發生誤動作。
5、采用SVPWM空間矢量脈寬調制技術
SVPWM空間矢量脈寬調制技術是目前最新的三相逆變器脈寬調制生成算法技術，較傳統的SPWM正弦脈寬調制技術大大簡化了控制算法提高了控制速度和精度。在驅動波形方面，SVPWM空間矢量脈寬調制等于SPWM正弦脈寬調制注入了三次諧波，形成馬鞍狀的驅動波形。從而減少輸出電壓的諧波分量以及減小功率開關器件的損耗和發熱。另外最大的差別是：采用SVPWM脈寬調制技術的三相逆變器輸出線電壓的基波最大值等于直流母線電壓值，而采用SPWM調制技術的三相逆變器輸出線電壓的基波最大值僅為直流母線電壓的85％，從而提高了直流母線電壓的利用率達15％。變頻電源輸出電壓波形在不失真的情況下可有更高的輸出電壓以及更寬的調壓范圍。是目前效率最高、性能最好的三相PWM生成算法。

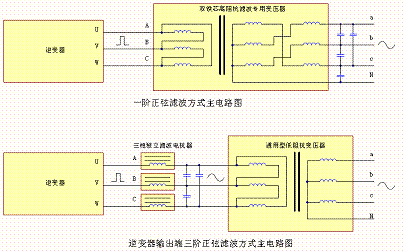

6、采用逆變器輸出端三階正弦濾波技術
SVF系列大功率變頻岸電電源設備采用我司專有的逆變器輸出端三階正弦濾波技術。目前在逆變電源正弦濾波技術方面主要有兩種不同的方式：一種是仿效小功率UPS電源采用輸出變壓器內置電抗繞組的一階正弦濾波器的方式；另一種是針對大功率逆變電源的應用以及沖擊性用電負荷特性而特別設計的逆變器輸出端三階正弦濾波器方式。該方式最大的特點是外置三相獨立正弦濾波電抗器，正弦濾波電抗器和濾波電容與輸出變壓器組成三階低通正弦濾波器。該正弦濾波方式具有如下特點：
（1）正弦濾波器具有較低的輸出阻抗。由于正弦濾波電抗器采用外置安裝而且三相獨立濾波，正弦濾波器與輸出變壓器形成兩個各自獨立的系統，正弦濾波器的濾波電抗器和正弦濾波電容可靈活設計，串聯在主電路的正弦濾波電抗器可采用較小電感量的設計，降低正弦濾波器的短路阻抗，從而減少正弦濾波器的壓降以及沖擊性大電流引起輸出電壓暫升暫降波動的影響。提升起動大功率電動機及帶復雜負荷的能力。
（2）逆變器輸出的PWM（脈寬調制）電壓方波經外置的正弦濾波器已變成純正的正弦波，輸出變壓器的輸入電壓波形已是正弦波形，所以輸出變壓器可選用通用型低短路阻抗變壓器，變壓器的短路阻抗可低于3％。與一階正弦濾波方式所采用的輸出變壓器內置電抗繞組的雙鐵芯濾波專用變壓器形式相比，通用型低短路阻抗變壓器的短路阻抗遠低于內置電抗繞組的雙鐵芯濾波專用變壓器，（注：內置電抗繞組的雙鐵芯濾波專用變壓器的短路阻抗在15％左右）從而大大降低變頻岸電電源整個輸出回路的阻抗。另外，輸出變壓器不參與濾波僅起到變壓和隔離的作用，輸出變壓器的噪音和溫升較低與普通變壓器一樣。而內置電抗繞組的輸出變壓器的主要作用是濾波，變壓器的噪音和溫升極高，空載時變壓器溫度達120℃以上，對變壓器的壽命產生極大的影響。
（3）由于濾波器采用外置獨立濾波形式，濾波電抗器的熱量很容易通過自身散熱或強制風冷散熱得到很好的控制。而采用變壓器內置電抗繞組的濾波形式，濾波電抗繞組的熱量與變壓器產生的熱量疊加在一起，而且該類變壓器結構相應復雜和體積相應較大，即使用強力的散熱風機也很難降低變壓器的溫度。特別在較大的輸出功率容量時，該類變壓器由于溫升過高容易造成變壓器燒毀。所以內置電抗繞組的濾波形式僅適合于小功率低成本的應用場合，不適合大功率變頻岸電電源的使用場合。
（4）濾波電抗器和濾波電容與輸出變壓器或輸出電抗器組成三階低通正弦濾波器，能有效消除逆變器輸出的高頻du／dt尖峰毛刺電壓，對逆變器輸出的PWM電壓方波濾波效果較好，提升輸出電壓的電源質量。而內置電抗繞組的濾波輸出變壓器與輸出端并聯電容只能組成一階低通正弦濾波器，對逆變器輸出的高頻du／dt尖峰毛刺電壓不能有效消除，濾波效果較差，如要達到滿意的濾波效果則需很大的漏感電抗而造成輸出阻抗很大，當有較大的沖擊性負荷時輸出電壓產生較大的暫升暫降電壓波動。另外，由于濾波電容與變壓器輸出端并聯，當負荷設備中有較大的諧波電流時很容易造成濾波電容過載而經常燒毀，經常燒毀濾波電容是該濾波形式難以解決的通病。而三階低通正弦濾波器的濾波電容與輸出變壓器的輸入端連接，負荷端的諧波電流經變壓器隔離后對濾波電容影響甚微，濾波電容絕不會發生損壞現象，從而確保正弦濾波器具有極高的可靠性。
雖然內置電抗繞組輸出變壓器輸出端并聯電容的一階正弦濾波方式有輸出阻抗高、變壓器溫升高、濾波電容較易燒毀等的缺點，但由于一階正弦濾波器制作容易和成本較低，國內同類產品還是較多采用該濾波方式。在實際使用過程中都會不同情度發生上述問題，給用戶帶來較大的損失和煩惱。而采用濾波電抗器外置三相獨立濾波的逆變器輸出端三階正弦濾波技術可徹底解決上述問題。縱觀我司多年來采用逆變器輸出端三階正弦濾波技術所生產的大功率變頻電源設備，沒有發生任何濾波電容燒毀或輸出變壓器高溫發熱現象，得到廣大專業客戶好評。所以對于高性能高可靠性的大功率變頻電源設備不能采用僅適合小功率應用場合的內置電抗繞組輸出變壓器輸出端并聯電容的一階正弦濾波方式。特別對于用電負荷較復雜、需要經常起動大功率電動機和對電能質量要求較高的大功率船舶岸電電源的應用場合，更應采用性能更好和可靠性更高的三階正弦濾波方式。雖然三階正弦濾波方式所需的元器件相應較多并且成本較高，但該濾波方式可確保變頻電源設備的可靠性以及更好的輸出電源質量，特別能消除輸出變壓器高溫發熱的現象，確保價格較為昂貴的大功率輸出變壓器安全運行是非常必要的和至關重要的。安利SVF系列大功率變頻電源并聯系統特點：

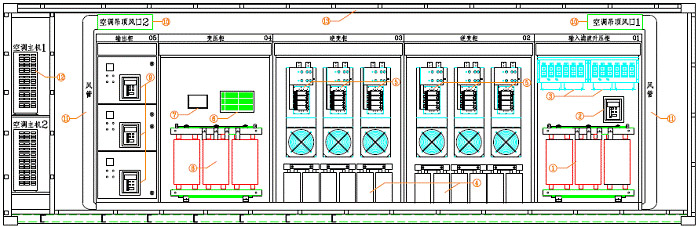

8、移動艙技術
我司生產的第三代全密封保溫移動艙是我司多年在我國各大修造船廠、港口碼頭提供類似產品的成功經驗基礎上經多次不斷改進完善的最新定型產品，該移動艙由我司設計制造。與國內其它變頻電源廠家購買新或舊的集裝箱貨柜通過簡單的改裝成變頻電源移動艙有本質的區別，用集裝箱貨柜改裝成移動艙這種方式雖然成本低廉，但該方式不能對移動艙性能進行整體設計制造，而且集裝箱貨柜防護等級較低以及保溫性能較差，不能滿足變頻電源設備長時期在室外環境使用要求。所以對于修造船廠、港口碼頭等較為較惡劣的使用環境特別不宜采用。我司生產的第三代全密封保溫移動艙最大的特點是：
9、底部管道式冷氣散熱系統技術

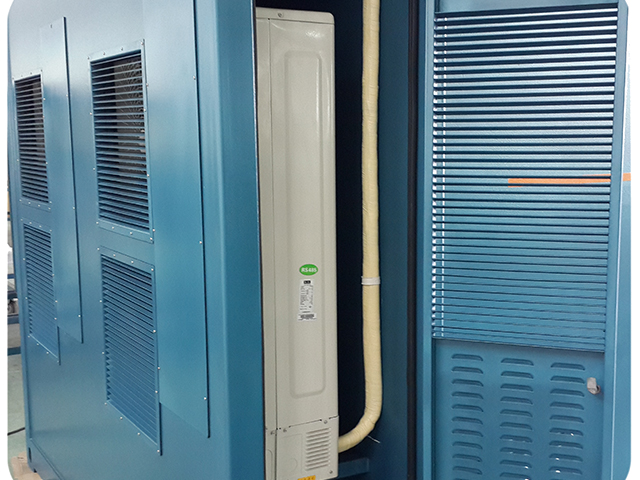

底部管道式冷氣散熱系統是我司針對移動艙式變頻電源設備特別設計的冷氣散熱系統，該系統采用高靜壓管道式冷氣機通過管道將冷氣送到變頻電源設備的底部，通過變頻電源設備內部各元器件的散熱風機將設備底部的冷氣吸吹到發熱元器件表面，并通過變頻電源設備頂部排出，安裝在設備艙頂部的冷氣回風口吸回在變頻電源設備頂部排出經發熱元器件后的熱氣形成散熱循環。這樣一方面通過冷氣直接對發熱元器件進行散熱，使發熱元器件得到更好的散熱效果，另方面通過不斷的散熱循環也對整個設備艙空間進行冷氣散熱。這樣才能最大限度發揮冷氣對變頻電源設備散熱的效能，保證變頻電源設備內所有的電氣元器件都得到很好的散熱效果。綜觀目前國內移動艙式變頻電源設備市場，只有我司唯一采用該底部管道式冷氣散熱系統技術及掌握該技術的竅門。目前國內其它變頻電源廠家都是采用在設備艙內安裝普通的柜式空調機對艙內空間進行冷氣散熱，變頻電源設備的熱量采用艙外空氣進行散熱方式，這種方式有兩大缺點：1、該方式變頻電源設備需吸入大風量的艙外空氣進行散熱，在大風量循環的情況下不管采用何種隔離防護技術其防護等級都不可能達到較高的防護等級，艙外含有大量灰塵和潮氣的空氣在變頻電源設備內部不斷循環，造成設備艙及變頻電源內部電氣元器件大量積聚艙外的灰塵、潮氣對變頻電源設備產生嚴重的腐蝕，造成變頻電源設備經常發生故障而且大大降低變頻電源設備的使用壽命；2、該方式由于大量艙外空氣進入設備艙內，造成冷氣散熱效果差，冷卻效率低，當變頻電源設備輸出較大功率負荷時該方式是絕對不能滿足設備的散熱要求的。
我司專有的底部管道式冷氣散熱系統技術采用較大冷卻余量的設計，變頻電源設備的熱量及艙內空間的熱量全部由冷氣機冷卻散熱并留有一定余量，當變頻電源輸出功率負荷較輕時由1臺冷氣機工作，當輸出功率負荷較重時可由2臺或多臺冷氣機同時工作，確保設備艙所有的熱量在全密封的設備艙內進行熱交換，設備艙內的電氣設備以外界環境完全隔絕，不管艙外環境怎樣，艙內的變頻電源設備均能正常工作而且經濟。我司生產的第三代全密封保溫移動艙的設備艙空間恒溫溫度是可調的，我司建議設備艙空間恒溫溫度設定值為25℃，并保證不管變頻電源設備輸出功率容量如何設備艙內的空間溫度恒溫在25℃±1℃范圍內。

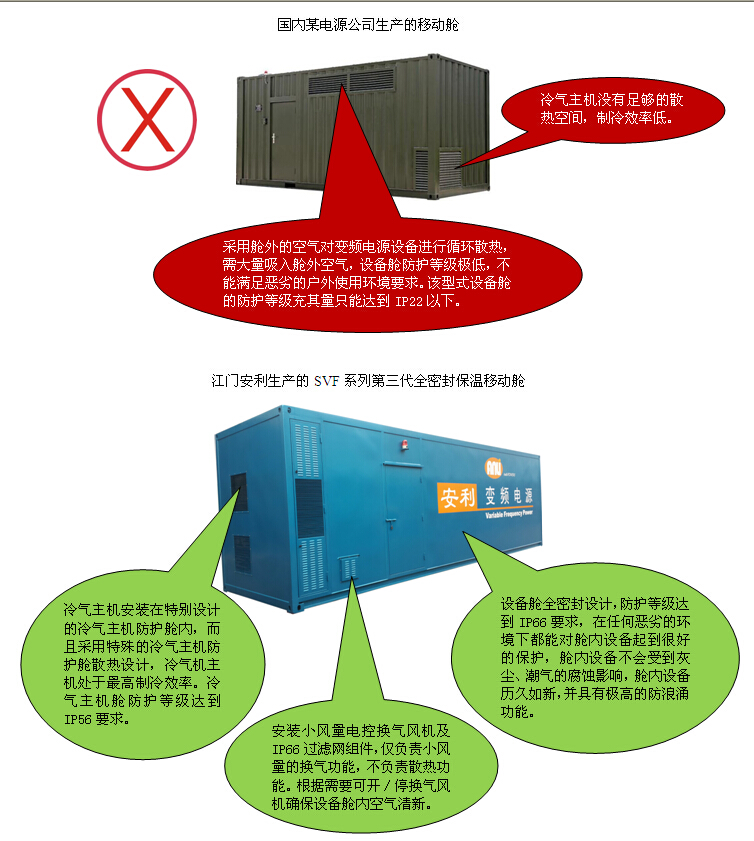

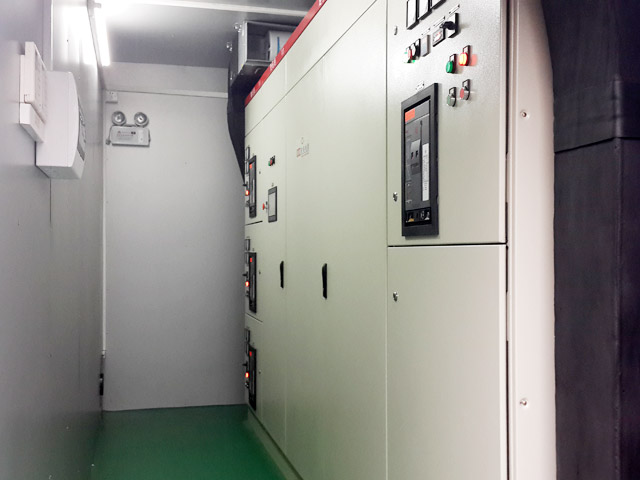

移動艙案例分析：

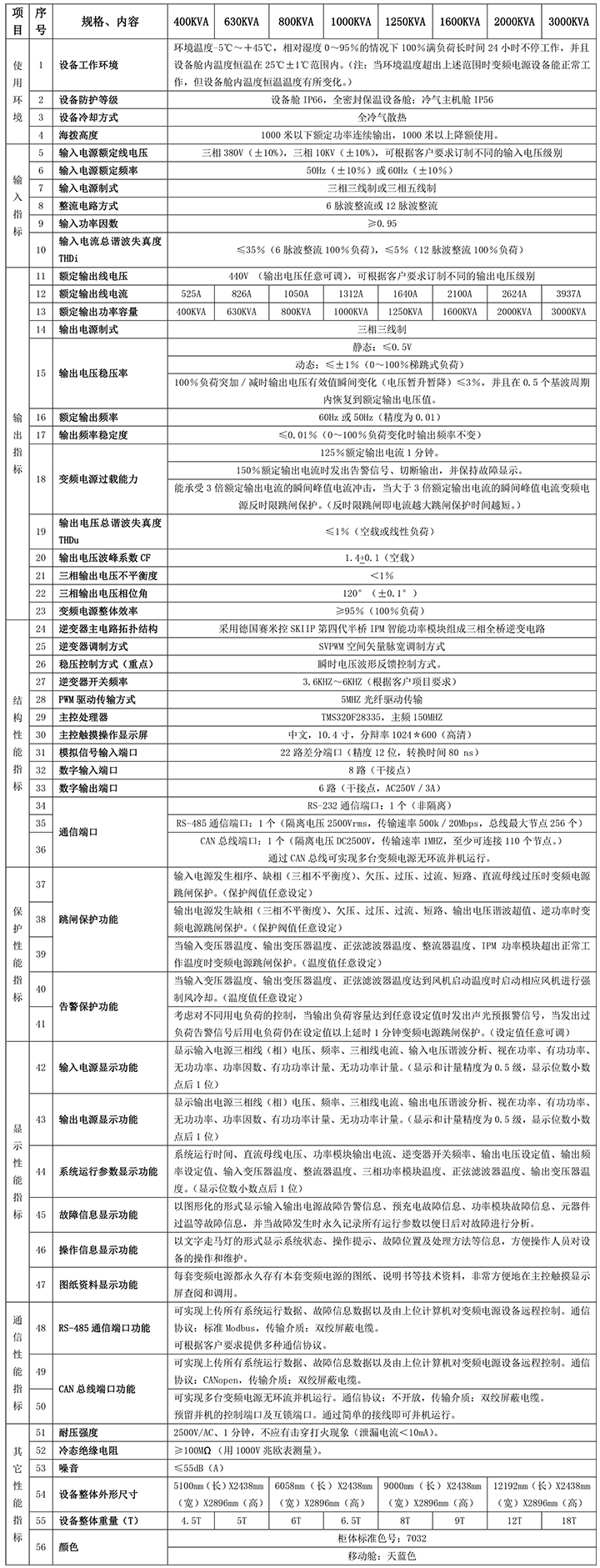

SVF系列大功率室外移動艙式船用變頻岸電電源設備技術參數

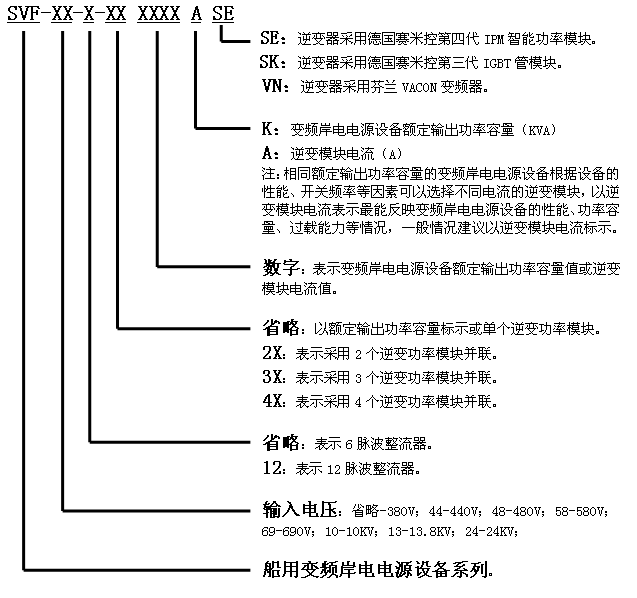

SVF系列大功率室外移動艙式船用變頻岸電電源設備型號說明
訂貨基本數據
選用安利船用變頻岸電電源產品時請?zhí)峁┤缦聰?shù)據資料，我司免費為閣下提供詳盡的產品方案、報價等售前服務。
